Lugar de origem: | SHANDONG, CHINA |
Marca: | HUASU |
Certificação: | CE, ISO9001 |
Número do modelo: | SBG 500 |
Quantidade de ordem mínima: | Grupos 1 |
---|---|
Detalhes da embalagem: | pacote padrão ou como necessário |
Tempo de entrega: | 60 dias de trabalho |
Termos de pagamento: | T/T |
Habilidade da fonte: | 20 grupos/mês |
Tubulação OD: | 300-500mm | L: D: | 30:1 |
---|---|---|---|
Extrusora: | SJ90/30 & SJ-75/30 | Motor de C.A.: | 110KW |
Inversor: | FUJI (Japão) ou ABB | Saída máxima: | 20MT / dia |
Tipo refrigerando: | Refrigerar de ar e refrigerar de água | Sistema de alimentação: | Auto |
Sentido da operação: | Da direita para esquerda | Moldes: | Morra dirige a luva da água/bloco do molde |
Realçar: | Linha da extrusão da tubulação do PE de OD500mm,linha da extrusão da tubulação do PE 110kw,linha da extrusão da tubulação do PE 320kg/H |

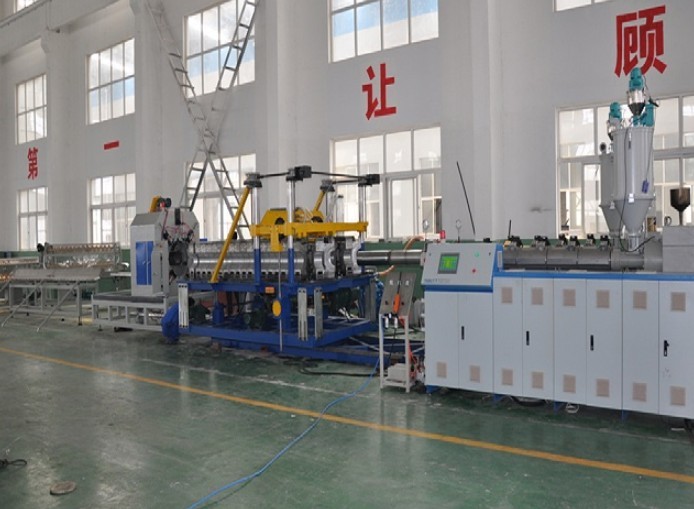

A parede do dobro do HDPE corrugou a linha SBG 500 da tubulação
Pode fazer o diâmetro ID200-400mm da tubulação
É amplamente utilizado em produzir as tubulações de fonte da água do HDPE, tubulações de abastecimento de gás. Pode fazer as tubulações do HDPE com diâmetro de 16mm a 1200mm. Com muitos anos de desenvolvimento da maquinaria e de experiência plásticos do projeto, este ppr que de pequeno diâmetro êxito de vendas do pe do hdpe do pvc da venda quente a linha plástica da máquina da extrusão da produção da tubulação com preço tem a estrutura original, o projeto é novo, o equipamento a linha inteira disposição é razoável, o desempenho do controle é seguro. Pela exigência diferente, esta linha da tubulação do HDPE podia ser projetada como a linha da extrusão da tubulação da multiplicar-camada.
Processo
linha de marcação tubulação do → material da extrusora da tubulação do PE do → do funil do → do cortador do → do transporte-fora do → da impressora do → do tanque de água refrigerando do pulverizador do → do tanque da calibração do vácuo do → do calibrador do → do molde do → da extrusora que descarrega a cremalheira (ou de acordo com as exigências de cliente)
Características
1. A extrusora da linha da tubulação do HDPE adota o parafuso da eficiência elevada & o tambor, a caixa de engrenagens está endurecendo a caixa de engrenagens dos dentes com sistema da auto-lubrificação. O motor adota o motor padrão e a velocidade de Siemens controlados pelo inversor de ABB. O sistema de controlo adota o controle do PLC de Siemens ou o controle do botão.
2. Esta linha da tubulação do PE é composta pelo molde material da extrusora + da tubulação de único parafuso de charger+ + pelo tanque da calibração do vácuo + o tanque refrigerando x da pulverização 2sets + máquina do transporte-fora de três lagartas + empilhador da nenhum-poeira cutter+.
3. O corpo do tanque do tanque da calibração do vácuo adota a estrutura de duas câmaras as peças da calibração e refrigerar do vácuo. Do tanque de vácuo e do tanque refrigerando da pulverização para adotar 304# de aço inoxidável. O sistema excelente do vácuo assegura a cola precisa para as tubulações; refrigerar de pulverização melhorará a eficiência refrigerando; O auto sistema de controlo da temperatura da água faz a máquina mais inteligente.
4. A máquina do transporte-fora desta linha da tubulação adotará o tipo das lagartas. Com código do medidor, pode contar o comprimento de tubulação durante a produção. Cortando o sistema para adotar o cortador da nenhum-poeira com sistema de controlo do PLC.
NÃO.
|
Diâmetro interno (milímetros)
|
Diâmetro externo (milímetros)
|
1 | 300 | |
2 | 350 | |
3 | 400 | |
4 | 450 | |
5 | 500 |
Extrusora
|
Motor
|
Máximo Saída
|
SJ90/30 | 110kw | 320kg/h |
SJ75/30 | 55kw | 160kg/h |
Não.
|
Nome & modelo
|
Quantidade
|
|
01 | Extrusora de único parafuso SJ-90/30 | 1 grupo | |
02 | Extrusora de único parafuso SJ-75/30 | 1 grupo | |

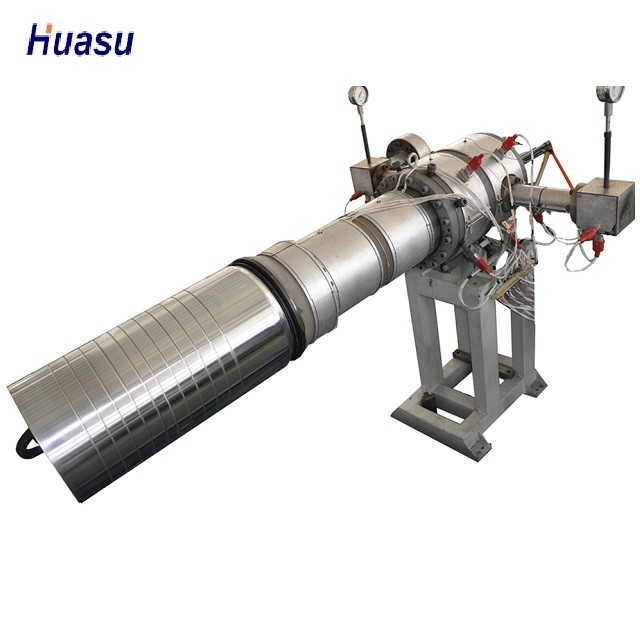

03 | 模具 dos moldes |
300mm morrem o bloco principal do molde da luva da água 300mm |
5 grupos |
350mm morrem o bloco principal do molde da luva da água 350mm |
|||
400mm morrem o bloco principal do molde da luva da água 400mm |
|||
450mm morrem o bloco principal do molde da luva da água 450mm |
|||
500mm morrem o bloco principal do molde da luva da água 500mm |
|||

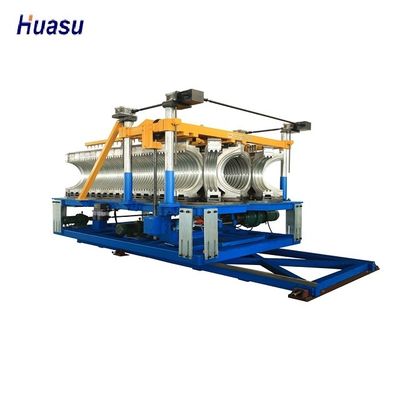

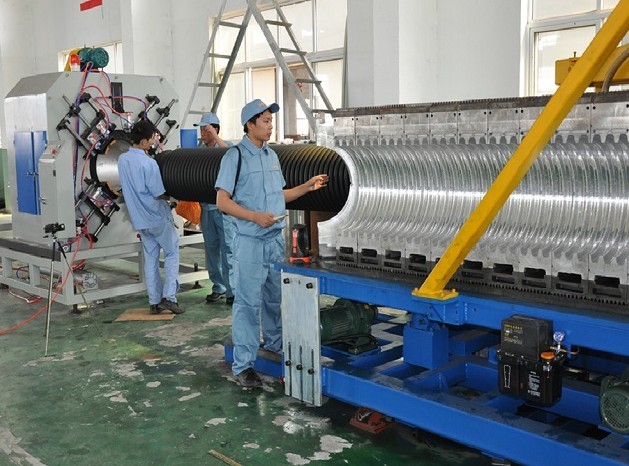

04 | Formando a máquina SBCJ-500 | 1 grupo | |
05 | Tanque refrigerar de água | 1 grupo | |

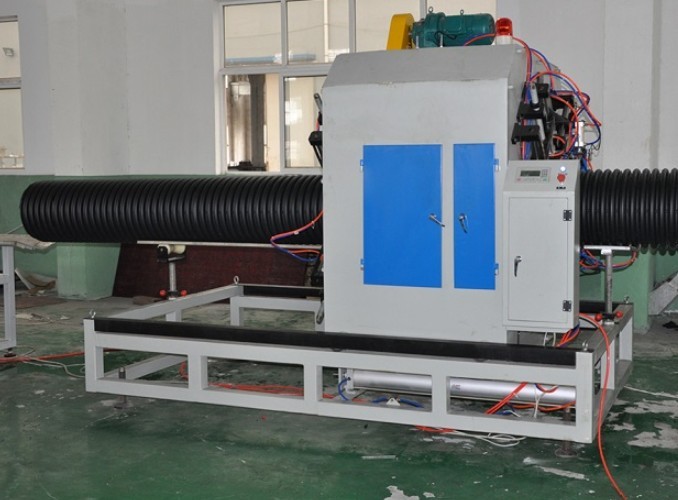

06 | Máquina de corte STG-500 | 1 grupo | |
07 | Descarregando o suporte SBXL-500 | 1 grupo | |
08 | PLC do sistema de controlo SBG 500 do PLC | 1 grupo |
Qingdao HUASU Empresa está seguindo proximamente o desenvolvimento da indústria plástica da maquinaria no mundo inteiro sob um espírito do deploitation e da inovação. Tipos diferentes linhas da extrusão da tubulação do PE, do PVC (Ф16-Ф1200mm) para ganhar uma reputação muito boa em mercados domésticos e estrangeiros com sua eficiência de alta qualidade e surpreendente. Como a empresa a mais adiantada que com sucesso desenvolveu e adotou a estrutura horizontal com tipo linha de produção ondulada que pode fazer o diâmetro da tubulação de Ф75 a Ф200, HUASU da corrente da tubulação da parede dobro da transmissão sempre para manter a posição principal neste campo e ganhou realizações proeminentes muito boas durante estes anos.
