Detalhes do produto:
Lugar de origem: CHINA
Marca: SD HUASU
Certificação: ISO
Número do modelo: SBG 250
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Detalhes da embalagem: pacote padrão
Tempo de entrega: 30 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 50 grupos/mês
Contato
Descrição de produto detalhada
Diâmetro da tubulação: OD 90-315 mm Extrusora: SJ 90/30
saída: 120-260kg/h Motor de C.A.: 75kw
Inversor: ABB Sistema de alimentação: Auto
poder total: 120kw
Realçar:

260kg/H corrugados conduzem a formação da máquina

,

Única tubulação da parede que forma a máquina

,

120kw corrugados conduzem a formação da máquina

a linha ondulada da extrusão da tubulação da única parede 260kg/H comum corrugou a tubulação que forma a máquina

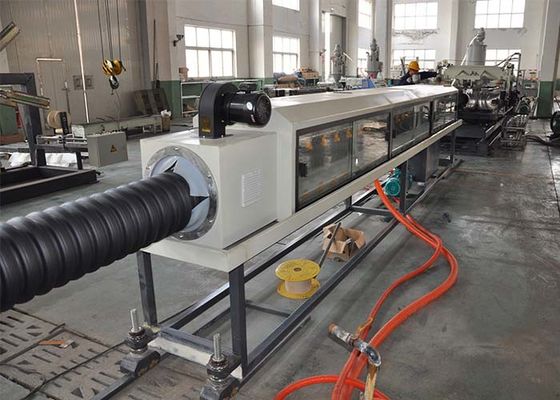

  • A tubulação corrugada que forma a máquina fechou a estrutura, e nós podemos igualmente fornecer a formação do vácuo. Formando o movimento do molde para a frente e para trás em um fechado e integralmente em um túnel. Formar o túnel é projeto do sanduíche e refrigerar o molde forcely refrigerando a água. A tira moldando é feita do aço do carboneto, assim que é resistente à corrosão.

    a máquina ondulada da tubulação da Único-parede foi desenvolvida por Shandong Huasu. Adota as engrenagens para correr os módulos e os moldes para realizar refrigerar de circulação da água e refrigerar de ar dos produtos, que assegura o molde de alta velocidade, mesmo a corrugação, a parede interna e exterior lisa da tubulação. Estas tubulações onduladas são usadas especialmente na tubulação da canalização dos fios.

    A tubulação ondulada da única parede é amplamente utilizada nos campos do auto fio, tubulações depassagem elétricas, circuito da máquina-instrumento, tubulações protetoras das lâmpadas e as lanternas prendem, os tubos do condicionador de ar e da máquina de lavar, etc.

  • Linha de produção lista
Não. Nome & modelo Quantidade
01 Extrusora de único parafuso SJ90x30 1 grupo
02 Moldes 50mm morrem o bloco principal do molde 7 grupos
63mm morrem o bloco principal do molde
75mm morrem o bloco principal do molde
90mm morrem o bloco principal do molde
110mm morrem o bloco principal do molde
160mm morrem o bloco principal do molde
200mm morrem o bloco principal do molde
03 Formar-máquina SBCJ-200 1 grupo
04 Máquina de corte STG-200 1 grupo
05 Virando o suporte 1 grupo
06 Sistema de controlo do PLC 1 grupo



  • Informação técnica detalhada

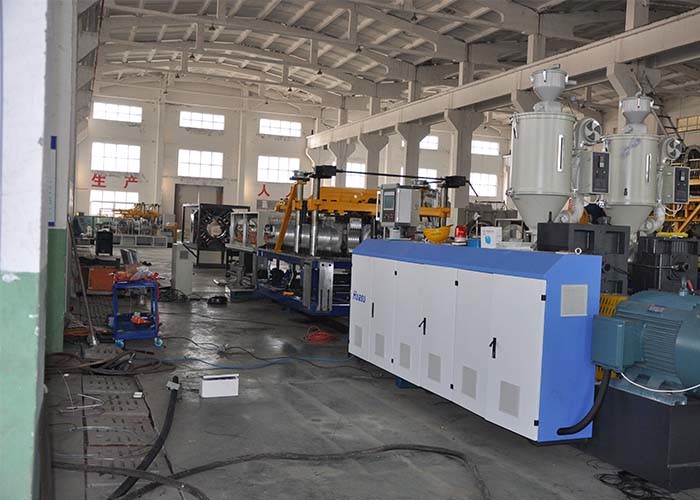

1,0 extrusora de único parafuso SJ 90x30

--Dureza do parafuso do tambor do parafuso HV>740

--Dureza 38CrMoAlA material do tambor HV>940

--Manipulação da nitruração

--Profundidade da nitruração 0,4 do tambor--0.7mm

--Profundidade da nitruração 0.3-0.6mm do parafuso

--Diâmetro do parafuso 90mm

--L: ︰ 1 de D 30



Refrigerar de Heating&

--Zonas x 4.5kw da zona 5 do aquecimento do tambor

--Zonas x 0.18kw da zona refrigerando 5 do tambor

--Poder do tambor que aquece 23kw

Condução

--Motor de C.A. 150-1500 r.p.m 75kw

--Conversor Fuji

--Condução da engrenagem da caixa da roda

--Engrenagem 20CrMnTi material

--Tipo engrenagem helicoidal da engrenagem

--Máximo Saída 260kg/h

1,1 sistema dealimentação

--Auto secador 1pcs

--Auto-carregador material 1pcs



2,0 moldes

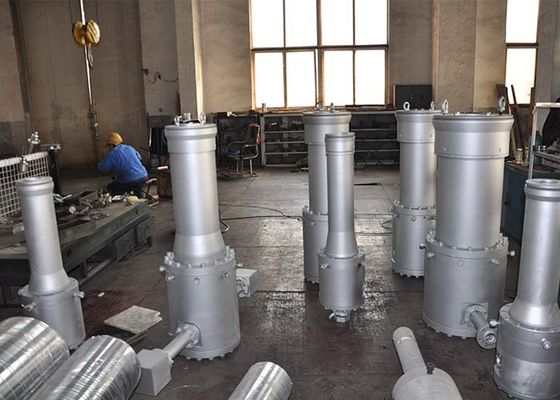

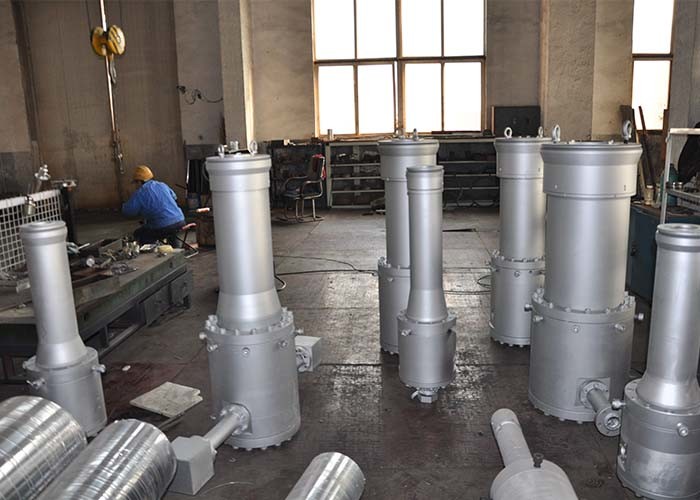

2,1 morre a cabeça

--Especificação: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--Morre a espiral da estrutura

--Nitruração material do Cr 40 & extinguir

2,2 bloco do molde

--Liga de alumínio de alta qualidade material

--Quantidade 35 pares

--Tipo refrigerando refrigerar de ar

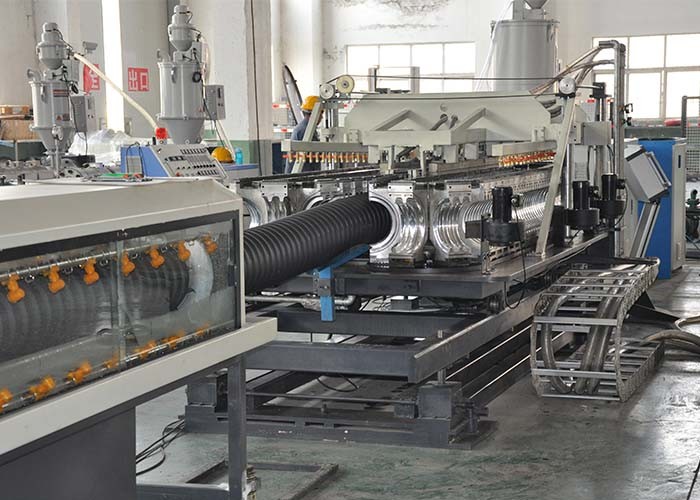

3,0 Formar-máquina SBCJ-200

--Comprimento da corrente do módulo 4620 milímetros

--Quantidade de pares do módulo 35 (molde de alumínio)

--Inversor 1pcs

--Motor de movimentação superior & inferior 3.7kw da em-fase

--Refrigerar de ar refrigerando do modo

--Pressão dos canais refrigerando 1.8MPa do módulo

--Altura central (milímetro) 1050mm (ajustável)

--Módulo Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 milímetros

--Auto-lubrificando grupos do sistema 1

--Temperatura da água refrigerando 8-20℃

--Consumo de água máximo 1,5 cum/h

--Ajuste horizontal máximo ±50 milímetro

--Ajuste de Máximo Ereto 100 milímetros

--Peso da máquina 3000kg



4,0 máquina de corte STG-200

--Identificação Φ50-Φ200mm do diâmetro da tubulação

--Apertando a “meia” braçadeira pelo cilindro

--Aperto pneumático

--Corte no comprimento fixo: Formar a máquina conta o comprimento da tubulação e dá a ordem de corte.



5,0 virando o suporte

--Comprimento 6000mm



6,0 sistema de controlo do PLC

--Controle de temperatura

--Contator (Siemens)

--Menu inglês

--Relação de máquina humana 10,4 1set (Siemens)

--Sistema 1set do PLC da nova geração (Siemens)

--Tela táctil, diálogo homem-máquina
