Lugar de origem: | China |
Marca: | SD Huasu Brand |
Certificação: | CE, ISO9001:2008, UL, QS, GMP |
Número do modelo: | SD HUASU |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Detalhes da embalagem: | pacote padrão |
Tempo de entrega: | 30 dias de trabalho |
Termos de pagamento: | T/T |
Habilidade da fonte: | 50 grupos/mês |
extrusora de único parafuso: | SJ30×25 | Moldes: | 1 grupo |
---|---|---|---|
Tanque refrigerar de água da calibração do vácuo: | SGZL-63 | Tanque de água do pulverizador: | SGPL-63 |
Máquina do transporte-fora: | SDQ-63 | Máquina de corte: | SGQG-63 |
Realçar: | Linha rosqueada da extrusão da tubulação do HDPE,linha da extrusão da tubulação do HDPE de 20mm,linha da extrusão da tubulação do HDPE 220kg/H |
Informação geral
Diâmetro (milímetros) | 20 | 25 | 32 | 40 | 50 | 63 |
Categoria da pressão |
Lugar | Oficina |
Fonte de alimentação | Nenhuma área perigosa, nenhuma área da parada do poder |
Grau da umidade | ≤95% |
Temperatura | 0-36℃ |
Poder | 380 V x 50 fase do hertz x 3 (de acordo com a exigência de cliente) |
Poder total | 140kw, consumo de energia é sobre 85kw |
Água refrigerando | Reciclando a água. ≤20℃, ≥0.3Mpa, ³ /h de ~15M |
Ar comprimido | 0.3m3/min, >1.2Mpa |
Dimensão do esboço | 42m×2.2m×2.5m |
Extrusora | Motor | Máximo Saída | Nota |
SJ65/33 | 75kw | 220kg/h | Extrusão para a tubulação |
SJ30/25 | 2.2kw | 10kg/h | Extrusão para a marca |
1. A capacidade de saída varia com os materiais e as condições da operação.
2. Linha velocidade: De acordo com a espessura, padrão da tubulação e condição da operação.
3. Sentido da operação: Da direita para a esquerda.
4. A cor da linha: Cor padrão de HUASU.
5. Permanece o direito de melhorar a especificação da linha, se há qualquer cliente da alteração no futuro não estará informado.
Informação técnica detalhada
Não | Nome | Modelo | Qty | Observação |
1,0 | Extrusora de único parafuso | SJ65×33 | 1 grupo | Extrusão para a tubulação |
Extrusora de único parafuso | SJ30×25 | 1 grupo | Extrusão para a marca | |
2,0 | Moldes | 1 grupo | ||
3,0
|
Tanque refrigerar de água da calibração do vácuo | SGZL-63 | 1 grupo | 3000mm |
Tanque refrigerar de água da calibração do vácuo | SGZL-63 | 1 grupo | 6000mm | |
4,0 | Tanque de água do pulverizador | SGPL-63 | 2 grupos | |
5,0 | Máquina do transporte-fora | SDQ-63 | 1 grupo | |
6,0 | Máquina de corte | SGQG-63 | 1 grupo | |
7,0 | Suporte da reviravolta | 1 grupo | ||
8,0 | Sistema de controlo | 1 grupo |
1,1 extrusora de único parafuso SJ30×25
--Dureza do parafuso do parafuso HV>740
--Dureza do tambor do tambor HV>940
--38CrMoALA material, manipulação da nitruração
--Profundidade 0.5~0.7mm da nitruração do tambor
--Profundidade 0.4~0.6mm da nitruração do parafuso
--Tambor entalhado com alimentação forçada água-de refrigeração
--Diâmetro 30mm do parafuso
--L: 25:1 de D
Aquecimento & refrigerar
--× 1kw das zonas da zona 3 do aquecimento do tambor
--Poder 3kw do tambor
Condução
--Motor de C.A. 2.2kw
--Redutor cycloid planetário do redutor
--Funil de aço inoxidável material do funil
2,0 moldes
--Especificação Φ20-63mm
--Projeto rachado da estrutura da espiral da estrutura
--Forjamento do Cr 40 e tratamento materiais da moderação
--Anel de aquecimento de aço inoxidável do método de aquecimento
--Poder de aquecimento 12kw
2,1 morre/núcleo/luva de execução sob medida
--Luva da cola do filme da água
--Cobre material
--Especificação Φ20, Φ25, Φ32, Φ40, Φ50, Φ63

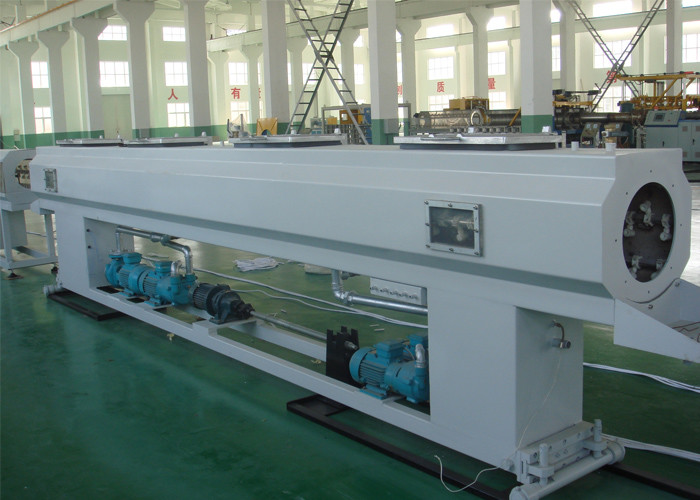

3,0 refrigerar de água SGZL-63 da calibração do vácuo
--Escala aplicável Φ20-63mm da tubulação
--Pintura à pistola de aço inoxidável material da placa do armário
--Comprimento 3000mm da caixa de vácuo
--Bomba de vácuo 3KW
--Bomba de água 2.2KW
--Vácuo máximo -0.06MPa
--Filtro de aço inoxidável
--Pulverize os PCes da tubulação 4 de aço inoxidável
--ABS do bocal
--Temperatura da água e sistema de controlo automático do nível de água
--Tipo de suspensão elétrico da caixa de controle
--Armário ajustável tridimensional
--Mover-se para a frente e motor inverso 0.75KW
--Altura, controle manual horizontal
--Parte dianteira e distância traseira do movimento da caixa 900mm
--Distância esquerda e direita do ajuste da caixa ±50mm
--Para cima e para baixo a distância do ajuste da caixa ±50mm
--Tubulação de aço do quadrado à terra do trilho com pintura
3,1 refrigerar de água SGZL-63 da calibração do vácuo
--Escala aplicável Φ20-63mm da tubulação
--Pintura à pistola de aço inoxidável material da placa do armário
--Comprimento 6000mm da caixa de vácuo
--Bomba de vácuo 4KW
--Bomba de água 4KW
--Vácuo máximo -0.06MPa
--Filtro de aço inoxidável
--Pulverize os PCes da tubulação 4 de aço inoxidável
--ABS do bocal
--Temperatura da água e sistema de controlo automático do nível de água
--Tipo de suspensão elétrico da caixa de controle
--A altura do armário pode ser ajustada da esquerda para a direita
--Para cima e para baixo a distância do ajuste da caixa ±50mm
4,0 tanque de água SGPL-63 do pulverizador
--Corpo do tanque de aço inoxidável
--Bomba de água 4KW
--Comprimento 6000mm
--Tubulação de pulverização 4 partes de aço inoxidável
--ABS do bocal
--Altura ajustável
--Para cima e para baixo a distância do ajuste da caixa ±50mm

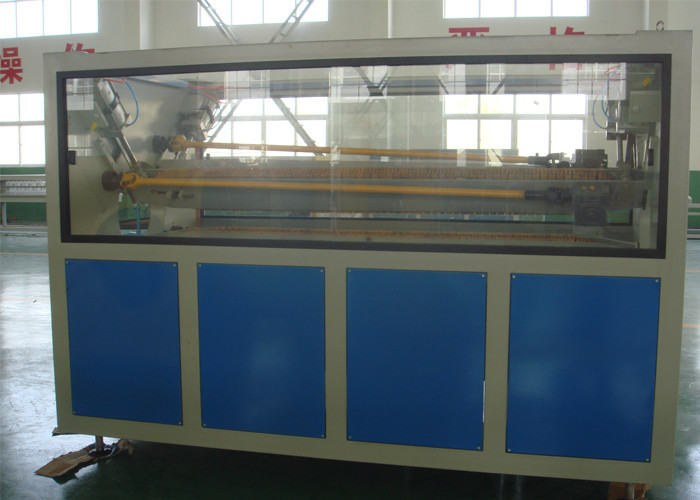

5,0 máquina SDQ-63 do transporte-fora
--Tipo Dois pedrails
--Bloco de borracha V-dado forma elástico macio do material de borracha do bloco
--Apertando o formulário do tubo pneumático
--Apertando o comprimento do tubo 2200mm
--Poder do motor de movimentação regulamento da velocidade da conversão de frequência 3kw
--Transportando-fora a tensão (máxima). 3KN
--Transportando a velocidade 3-30m/min

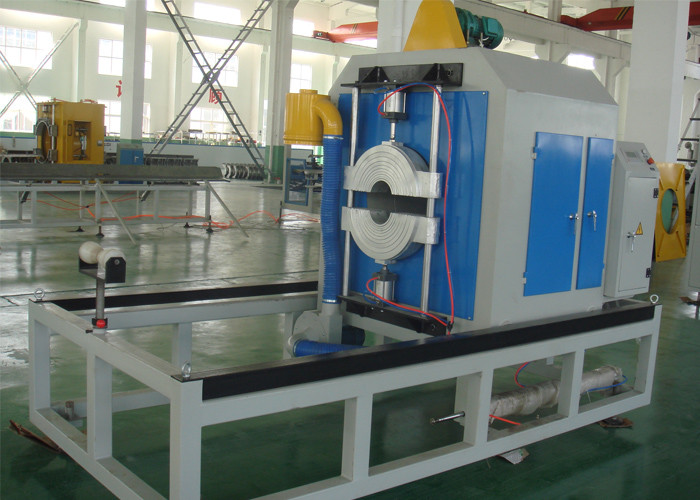

6,0 máquina de corte SGQG-63
--Escala Φ20~Φ63mm da aplicação
--Apertando o método Aperto pneumático
--Lâmina material da liga da lâmina
--Cortando o corte circular do formulário
--Velocidade linear de trabalho 0.3-5 M/min
--Comprimento de curso eficaz 1500mm
--Poder 1.1kw do motor da revolução
7,0 suporte STF-6000 da reviravolta
--Descarregando o comprimento de tubulação 6000mm
--Material da aleta lustro de aço inoxidável
--Controle pneumático, reviravolta automática com comprimento fixo
8,0 sistema de controlo
--controle de temperatura Omron
--Inversor ABB
--Contator Siemens
