linha ondulada da extrusão da tubulação da proteção do cabo de 200mm

Linha ondulada 50mm-200mm da extrusão da tubulação da proteção do cabo com a extrusora SJ90/33



Linha de produção lista

Não.	Nome & modelo		Quantidade
01	Extrusora de único parafuso SJ90x30		1 grupo
02	Moldes	50mm morrem o bloco principal do molde	7 grupos
		63mm morrem o bloco principal do molde
		75mm morrem o bloco principal do molde
		90mm morrem o bloco principal do molde
		110mm morrem o bloco principal do molde
		160mm morrem o bloco principal do molde
		200mm morrem o bloco principal do molde
03	Formar-máquina SBCJ-200		1 grupo
04	Máquina de corte STG-200		1 grupo
05	Virando o suporte		1 grupo
06	Sistema de controlo do PLC		1 grupo

Informação técnica detalhada

1,0 extrusora de único parafuso SJ 90x30

--Dureza do parafuso do tambor do parafuso HV>740

--Dureza 38CrMoAlA material do tambor HV>940

--Manipulação da nitruração

--Profundidade da nitruração 0,4 do tambor--0.7mm

--Profundidade da nitruração 0.3-0.6mm do parafuso

--Diâmetro do parafuso 90mm

--L: ︰ 1 de D 30

Refrigerar de Heating&

--Zonas x 4.5kw da zona 5 do aquecimento do tambor

--Zonas x 0.18kw da zona refrigerando 5 do tambor

--Poder do tambor que aquece 23kw

Condução

--Motor de C.A. 150-1500 r.p.m 75kw

--Conversor Fuji

--Condução da engrenagem da caixa da roda

--Engrenagem 20CrMnTi material

--Tipo engrenagem helicoidal da engrenagem

--Máximo Saída 260kg/h

1,1 sistema dealimentação

--Auto secador 1pcs

--Auto-carregador material 1pcs

2,0 moldes

2,1 morre a cabeça

--Especificação: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--Morre a espiral da estrutura

--Nitruração material do Cr 40 & extinguir

2,2 bloco do molde

--Liga de alumínio de alta qualidade material

--Quantidade 35 pares

--Tipo refrigerando refrigerar de ar

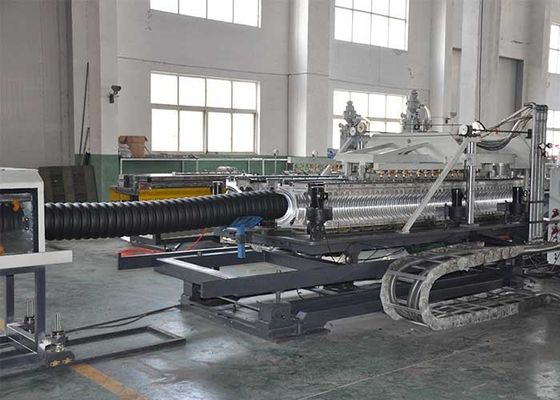

3,0 Formar-máquina SBCJ-200

--Comprimento da corrente do módulo 4620 milímetros

--Quantidade de pares do módulo 35 (molde de alumínio)

--Inversor 1pcs

--Motor de movimentação superior & inferior 3.7kw da em-fase

--Refrigerar de ar refrigerando do modo

--Pressão dos canais refrigerando 1.8MPa do módulo

--Altura central (milímetro) 1050mm (ajustável)

--Módulo Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 milímetros

--Auto-lubrificando grupos do sistema 1

--Temperatura da água refrigerando 8-20℃

--Consumo de água máximo 1,5 cum/h

--Ajuste horizontal máximo ±50 milímetro

--Ajuste de Máximo Ereto 100 milímetros

--Peso da máquina 3000kg

4,0 máquina de corte STG-200

--Identificação Φ50-Φ200mm do diâmetro da tubulação

--Apertando a “meia” braçadeira pelo cilindro

--Aperto pneumático

--Corte no comprimento fixo: Formar a máquina conta o comprimento da tubulação e dá a ordem de corte.

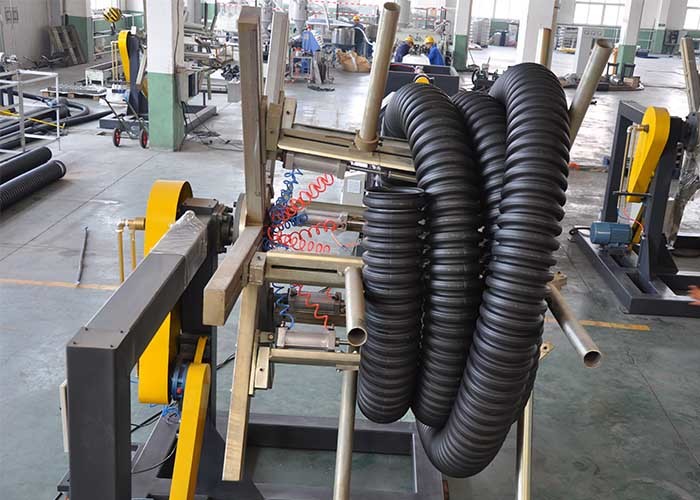

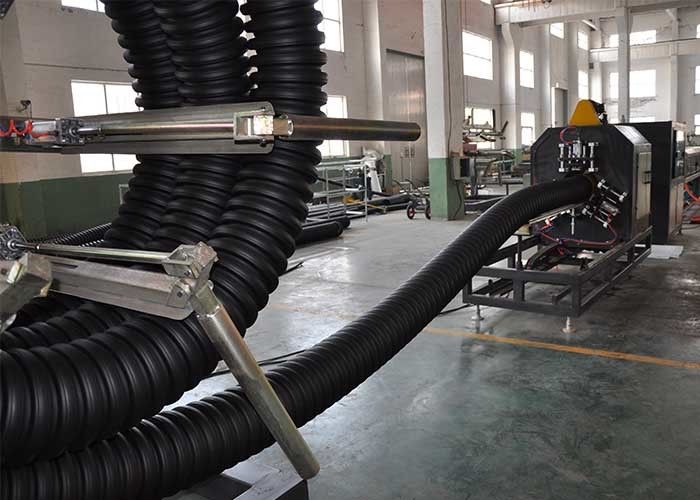

5,0 virando o suporte

--Comprimento 6000mm

6,0 sistema de controlo do PLC

--Controle de temperatura

--Contator (Siemens)

--Menu inglês

--Relação de máquina humana 10,4 1set (Siemens)

--Sistema 1set do PLC da nova geração (Siemens)

--Tela táctil, diálogo homem-máquina
