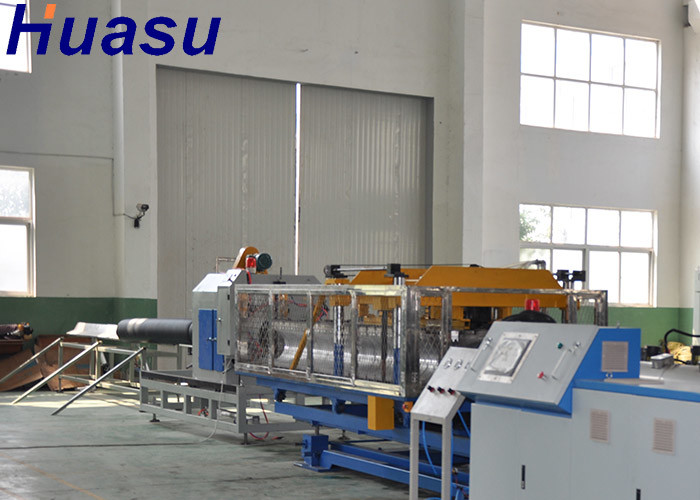

Linha refrigerando da extrusão da tubulação da extrusora DWC da tubulação do Hdpe do fã

Fã que refrigera linha ondulada da extrusão da tubulação da parede dobro

a máquina corrugada da extrusão da tubulação pode produzir 9mm a tubulação ondulada de 1200mm OD/ID, que são amplamente utilizados como o cabo protegem a tampa, tubulação médica de transferência (tubulação ondulada do tamanho pequeno); transferência do gás, transferência da água (tubulação ondulada) do tamanho grande etc.

a máquina corrugada da tubulação consiste:

1. extrusora
de acordo com o material diferente, podia ser a extrusora de parafuso dobro cônica para o material do PVC, extrusora do uso de único parafuso para o material de PE/PP.

igualmente o modelo da extrusora escolhe de acordo com o tamanho da tubulação & o projeto de molde. por exemplo, o PE tubulação ondulada de 9mm a de 25mm, escolhe extrusora a extrusora de único parafuso SJ65/30 para o projeto de alta velocidade, ou de único parafuso SJ55/30 para o projeto da velocidade normal.

E o QTY da extrusora escolhe de acordo com o projeto da tubulação, extrusora ondulada do uso um da tubulação da única parede, parede que dobro a tubulação ondulada precisa a extrusora de 2 grupos. como o PE 160mm que a máquina ondulada da produção da tubulação da única parede escolhe a extrusora de único parafuso SJ75/33, tipo dobro necessidade da parede escolha a extrusora de único parafuso SJ75/33 + a extrusora de único parafuso SJ65/33. assim como a extrusora de parafuso SJZ45/90 dobro cônica para extrusão ondulada da tubulação parede pequena do PVC da única.

de acordo com exigências do cliente, nossa extrusora podia ser controle da fabricação pelo PLC de SIEMENS, com SMATAC HMI.

2, extrusão da tubulação morrem + formação ondulada da tubulação morrem
o dado da extrusão da tubulação tem a mesma função como a tubulação contínua normal da parede morre, fazendo o plasitc metled na forma redonda, apenas uma tubulação do que contínua mais fina da parede da espessura de parede.
Mas tem a diferença, porque a espessura de parede muito fina, assim que serão sopro com ar ao entrar na formação a morrer, caso que shapping e fazer sob medida muito más. este é peça de controle difícil, mas pedaço de bolo para nosso coordenador experiente.

a formação ondulada da tubulação morre feito geralmente de alumínio/de em liga de alumínio, de acordo com o tamanho da tubulação & formando o tipo da máquina, tem o projeto diferente para ajustar-se em formar a máquina, também tipo refrigerando diferente de acordo com a linha projeto da velocidade. velocidade da produção da velocidade normal, fã que refrigera, velocidade de alta velocidade da produção, refrigerar de água.

Nossa formação projetada morre pode fazer belling em linha, que é mais eficiente para a conexão de tubulação.

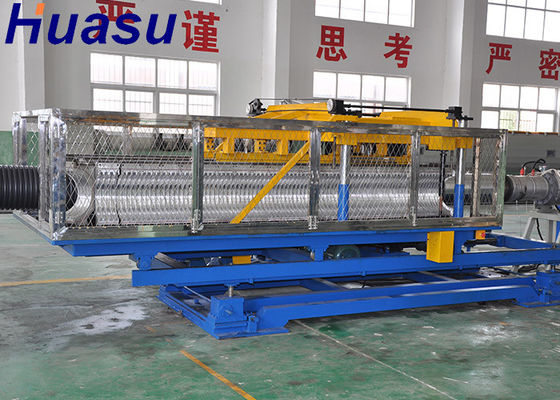

3, formando a máquina
formando a máquina usada a ajustar a formação morra, e a fatura da formação para morrer continuamente trabalhar.

4, máquina de corte + empilhador ou máquina de enrolamento
geralmente para a tubulação ondulada pequena do tamanho (9mm 110mm) para equipar-se com a máquina de enrolamento, a única dobadoura do disco, dobadoura dobro do disco, ambos é está bem. para a alta velocidade sugira o widner dobro do disco.
igualmente como 75mm, 90mm, tubulação de 110mm couble cutted do comprimento curto, tal como 9m, 6m que etc. precisam então o gracejo com máquina + empilhador de corte, porque cortando a frequência mais alta do que o tipo de enrolamento.
