Linha personalizada sistema de refrigeração da extrusão da tubulação do PVC de DWC do aquecimento

Linha personalizada aquecimento & sistema de refrigeração da extrusão da tubulação do PVC de DWC

Parâmetro técnico

-- Dureza do parafuso do parafuso HV>740

-- Dureza do tambor do tambor HV>940

-- 38CrMoALA material, manipulação da nitruração

-- Profundidade 0.4~0.7mm da nitruração do tambor

-- Profundidade 0.3~0.6mm da nitruração do parafuso

-- Diâmetro 120mm do parafuso

-- L: 33:1 de D

• Informação técnica detalhada de linhas onduladas de dupla parede da extrusão da tubulação

1,0 extrusora de único parafuso SJ-120/33 (3 grupos)

Estrutura do parafuso: Tipo espiral parafuso da barreira com seção de mistura, que melhora extremamente a qualidade e a saída plastificando; especialmente apropriado para a extrusão de grande eficacia dos materiais tais como PEPP, e tem uma vasta gama de adaptação material;

Estrutura do tambor: O projeto de entalho segmentado, assimétrico do tambor, a entrada da alimentação tem um sistema de refrigeração da água com controle de temperatura automática, que melhora extremamente a eficiência de transtorte da seção de alimentação;

Caixa de engrenagens: A caixa de engrenagens adota uma estrutura vertical, o método refrigerando é refrigerar de óleo de circulação forçado, com um sistema de refrigeração da água de circulação. Torque alto, de baixo nível de ruído, engrenagem de superfície do duro-dente, processo de moedura da engrenagem, rolamento empurrado resistente;

Alimentador automático, secador: Projeto indutivo do alimentador automático, com função material do alarme da falta. O secador adota um projeto integrado da secagem e o armazenamento, o controle de temperatura automática e exposição inteligente com todo o forro de aço inoxidável;

Controle de temperatura: Sistema de controlo importado do PLC, controle de temperatura duplo do parâmetro do PID, precisão de controle ±1℃ da temperatura;

Aquecimento & refrigerar

-- × 5kw das zonas da zona 7 do aquecimento do tambor

-- Tambor que refrigera 7zones×0.37kw

-- Poder de aquecimento 37.59kw do tambor

Condução

-- Motor de C.A. 250kw

-- Inversor ABB

-- Engrenagem 20CrMnTi material,

-- Máximo Para fora pôs 850kg/h

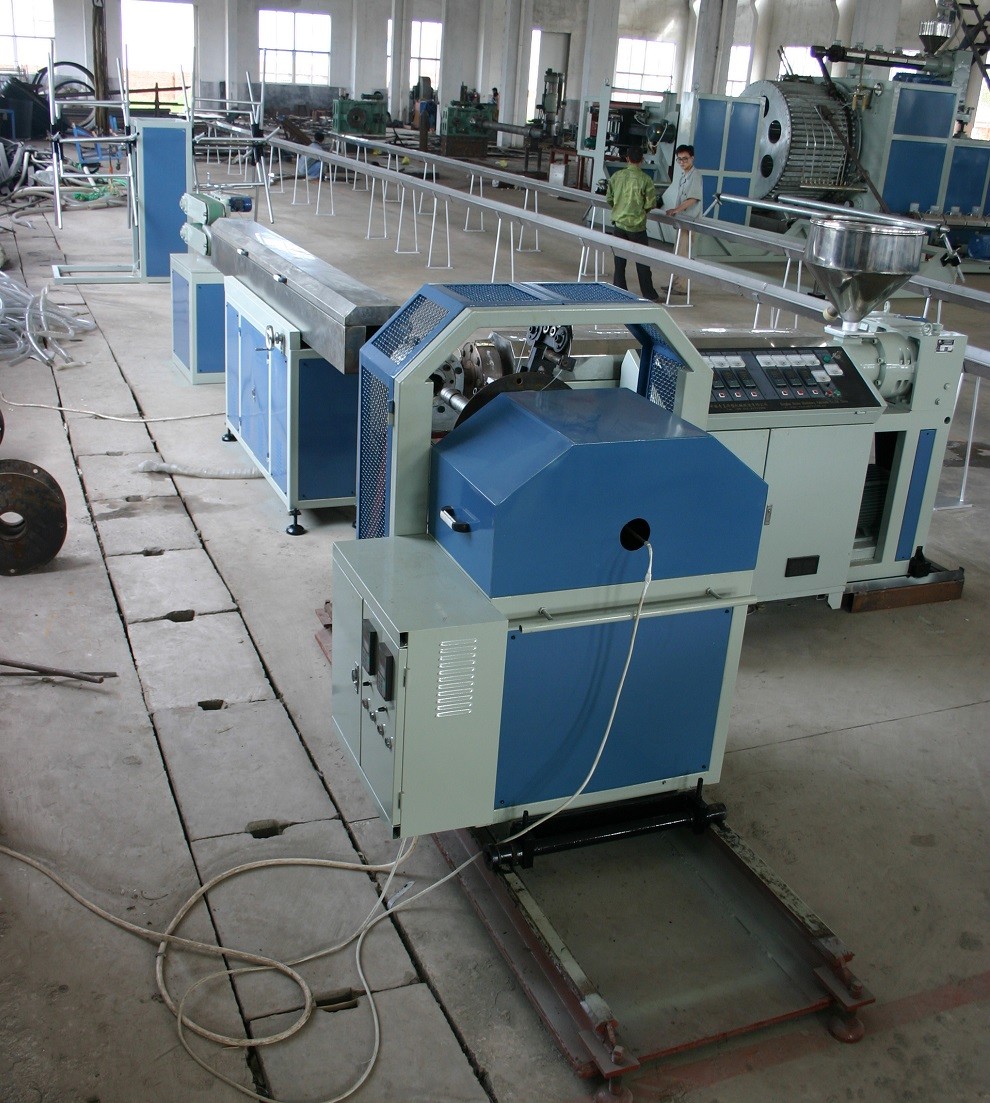

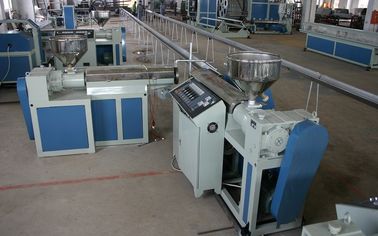

Foto de linhas onduladas de dupla parede da extrusão da tubulação
